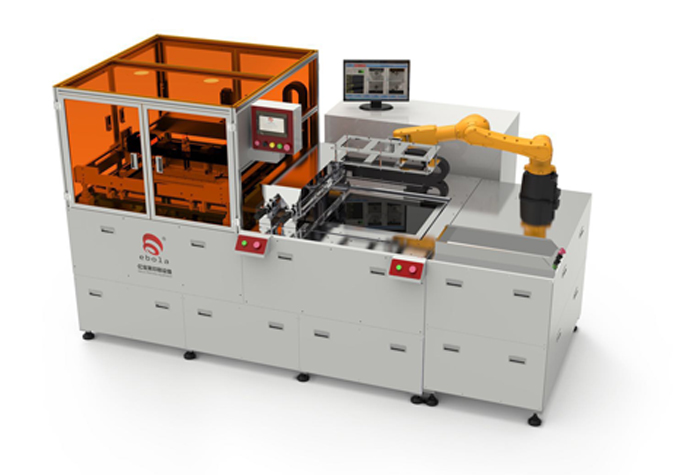

EPL-SY5061CCD
單張F(tuán)PC軟性線路板、軟硬結合板文字/防焊(SM)印刷生產
Single sheet FPC flexible circuit board, soft and hard board writing/solderproof (SM) printing production
設備參數
印刷尺寸: 500X610mm
平臺尺寸: 650X700mm
最大網框:(外)950X910mm(固定尺寸)
設備尺寸:長3200X寬2000X高1850mm
設備重量: 2000KG
最高印次: 240次/Hr
設備功率: 11.5KW
產品特點
●印刷主機四柱升降式結構,雙平臺交叉進出設計。
●印刷平臺采用進口鋁合金材質表面硬質陽極處理,配合強力真空吸附。
●印刷區采用UVW對位平臺配合日本CCD視覺系統及工業電腦,采用4支數字相機抓取mark位置達到精確對位功能?!裼∷毫Σ捎脭?shù)字恒壓控制方式,可直接于控制觸摸屏中數字化設置顯示,直觀高效,確保印刷膜厚均勻性?!窬W(wǎng)版采用固定尺寸方便拆裝,配合機械及氣動鎖緊功能保障印刷時不發生移位的情況以達到印刷精度要求。
●系統智能化:制品料號生產時所設置的參數可保存,后續再生產同一料號時直接調取或者以掃描二維碼方式選擇保存或使用,通過對接MES系統,逐步實現智能化制造管理。
●整機可設置多級權限密碼管理系統,可根據公司內部實際情況開放操作設備權限,避免出現無關作業員誤操作。
●.上料和下料系統采用智能六軸機器人配合吸盤工作,完成FPC制品的取放動作,上料盤設計使用PIN定位制品并有防止多張制品同時吸著的現象或者采用視覺自動定位系統配合六軸機器人。●整機設有多道安全保護裝置,提高整機的安全性能。
